Качественный сухой и чистый сжатый воздух:
- Безупречная работа любого оборудования
- Гарантия высокого качества производимой продукции
- Существенный резерв для экономии средств
Сухой и чистый сжатый воздух
При сжатии окружающего нас воздуха концентрация в нем паров и твердых частиц значительно увеличивается. Процесс сжатия заставляет пар конденсироваться в виде капель, а затем смешиваться с твердыми частицами с высокой концентрацией. Получается абразивная смесь, которая во многих случаях также имеет кислотную реакцию. Без оборудования для получения качественного воздуха большая часть этой коррозийной смеси попадет в сеть сжатого воздуха.
Инвестиции в эффективное оборудование для обработки воздуха приносят твердый доход: это оборудование радикально снижает уровень загрязнения воздуха, предотвращая коррозию в трубопроводах, повреждения пневматического оборудования и порчу продукции.
Почему нужен качественный воздух?
 Некачественный воздух стоит слишком дорого
Поступая в инструменты, машины и измерительные приборы, сжатый воздух низкого качества чаще становится причиной аварий, что требует работ no ремонту и замене оборудования. Кроме расходов на устранение последствий повреждений, простои, возникшие в результате ремонта, и задержки выпуска продукции зачастую обходятся дороже любого ремонта.
 Угроза безукоризненной репутации
Там, где сжатый воздух соприкасается с продукцией, загрязнение может существенно влиять на стабильность процесса, процент брака и конечное качество продукции. Кроме затрат нa исправление этой ситyации, нельзя недооценивать и потенциальный ущерб для репутации Вашей продукции.
 Деньги исчезают в воздухе
При расчете потенциальных затрат на производство сжатого воздуха низкого качества часто забывают о трубопроводах, подающих сжатый воздух. Агрессивный конденсат вызывает коррозию, которая ведет к утечкам воздуха и дорогостоящим потерям энергии. Место утечки размером 3 мм чревато потерей приблизительно 3,7 кВт. энергии. За год это может добавить к расходам до 1800 евро.
 Постоянное воздействие на окружающую среду
Потери энергии, вызванные утечками и небезопасным удалением необработанного конденсата, будут вредно воздействовать на окружающую среду. He говоря уже о строгом законодательстве, которое налагает крупные штрафы за несоблюдение требований законов, нужно учитывать, что любые потери энергии отрицательно влияют на общий итог вашей деятельности. Забота об окружающей среде может быть выгодным делом!

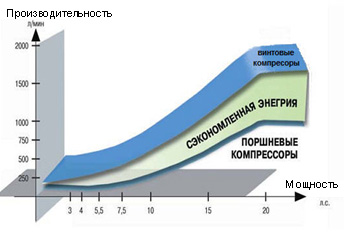

 МИНИМУМ потребления энергии компрессора и дополнительное повышение КПД за счет доводки конструкции привели к увеличению производительности по сжатому воздуху. При той же потребляемой мощности производительность машины гораздо выше по сравнению с привычными поршневыми компрессорами, а значит ниже эксплуатационные расходы.
МАКСИМУМ надежности
Это значит - компрессор малой мощности имеет такие же компоненты, и тут же концепцию, как у более серьезных машин, предназначенных для непрерывной долговременной работы:
• Высокопроизводительный винтовой блок, имеющий солидный ресурс.
• Эффективная система охлаждения.
• Новая схема регулирования, вобравшая в себя все сильные стороны от подобных схем на малых поршневых и на больших винтовых машинах.
• Возможность комплектации специально настроенным осушителем холодильного типа.
• Система оборудована автоматикой для возможности использования в промышленности.
• Полностью настроенный источник сжатого воздуха, готовый к работе.
МАКСИМУМ качества воздуха
Компрессор с осушителем оптимальное решение если требуется сухой, сжатый воздух.
• производится сухой сжатый воздух
• значительно продлевается срок службы оборудования
• улучшается качество конечной продукции
• требуется меньше площади для установки
• экономятся затраты на монтаж осушителя
• в осушителях используется экологичный, безопасный для окружающей среды газ.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯСТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Воздушный фильтр
- Всасывающий клапан
- Винтовая пара асимметричного профиля
- Эластичное муфтовое соединение
- Электромотор IP 55, класс изоляции F, 4-х полюсной
- Воздушно/Масляный сепаратор
- Масляный фильтр
- Воздушно/Масляный холодильник
- Клапан регулирования давления масла
- Панель управления стартера Звезда-Треугольник
- Электронное управление AIRLOGIC
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
- Сепаратор конденсата
- Управление MULTICONTROL регулирует воздушный поток внутри компрессора в соответствии с рабочими циклами
- Подогрев масла для работы в условиях холодного климата
- Входной фильтр повышенной эффективности: для работы в условиях сильной запыленности
- Рекуперация энергии
- Водяная система охлаждения: для особенно сложных условий эксплуатации

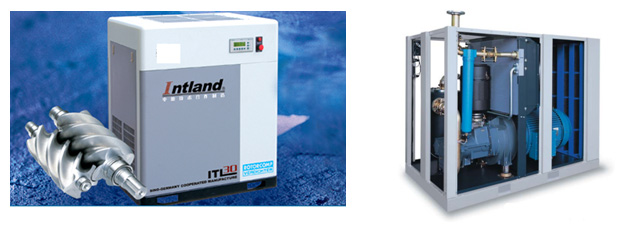

Главные механизмы
 Винтовой маслозаполненный блок лучшего Европейского производителя «GHH-RAND» (Германия) за счет высоких коэффициента полезного действия (к.п.д.до 92%) и ресурса (до 30000 часов) позволяют снизить затраты на получение сжатого воздуха. Основной ротор имеет 5 ассиметричных зубцов 5го поколения, вспомогательный ротор оснащен шестью подобными зубцами. Высота наклона между зубцами небольшая, что позволяет уменьшить потерю обратного тока, увеличивая на 20% мощность и на 25% уменьшая потребление энергии. Обеспечивает надежную работу в любых условиях, с низкими оборотами, и низким уровнем шума.
Коаксиальное муфтовое соединение обеспечивает высокую эффективность и низкую стоимость обслуживания.
 Высокомощный электродвигатель.
Двигатель соответствует международным стандартам IEC, обладает сильным пусковым моментом, высокой степенью изоляции (F) и защиты (lp54). Подшипники производства Швеции SFK - надежные и эффективные.
Впускной клапан
Новейший комплексный контрольный впускной клапан автоматически контролирует запуск устройства при незначительной нагрузке, работает при нагрузке и без нее. Это обеспечивает абсолютную безопасность работы и уменьшает нагрузку на главный механизм устройства.
Всасывающий воздушный фильтр.
Сердцевина всасывающего фильтра изготовлена из импортного специального материала, что эффективно фильтрует пыль и другие мелкие частицы, которые могут повредить основной механизм устройства. Это понижает уровень шума и трения механизма, улучшая качество всасываемого воздуха.
Масляный фильтр.
Точность наших фильтров, импортируемых из MANN Германия, составляет всего лишь 1-3 мгр/м . Фильтр эффективно отделяет примеси в смазочном масле, что значительно увеличивает срок эксплуатации основного механизма.
 Масляно-газовый сепаратор.
Индивидуальная мульти-сепараторная конструкция. Смесь газа и масла проходит через сепаратор, где разделяется при высокоскоростном центрифугировании и процессе многократного столкновения. Микроскопические капельки масла могут быть полностью отделены, прежде чем пройдут 2х-слойный высокоточный сепараторный масляно-газовый фильтр. Это позволяет эффективно уменьшить содержание остаточного масла в сжатом воздухе (менее1-3 мгр/м ), увеличить срок эксплуатации оборудования и уменьшить затраты на обслуживание.
Интеллектная система управления.
Интеллектная система управления PLC (PLC = программируемый логический контроллер)- основа контрольной системы устройства, сенсорная панель управления. Система самодиагностирующаяся, противофаза, отсутствие фазы, высокая температура, предупреждение на ранней стадии о статусе масляно-газового сепаратора, масляного фильтра и воздушного фильтра. Может работать круглосуточно. По желанию клиента возможность модификации контрольной системы в оперативное управление и дистанционное управление.
|
Cистема измерений
|
|
МОДЕЛЬ
|
YS-15
|
YS-20
|
YS-25
|
YS-30
|
YS-40
|
YS-50
|
YS-60
|
YS-75
|
YS-100
|
YS-125
|
YS-150
|
YS-175
|
YS-200
|
YS-250
|
YS-300
|
|
Подача атмосферного воздуха/давление нагнетания (м/мин/мПа)
|
1.6/0.7
|
2.6/0.7
|
3.0/0.7
|
3.8/0.7
|
5.3/0.7
|
6.4/0.7
|
7.4/0.7
|
10.3/0.7
|
13.6/0.7
|
16/0.7
|
19.5/0.7
|
23.5/0.7
|
26.5/0.7
|
32/0.7
|
36.7/0.7
|
|
1.5/0.8
|
2.4/0.8
|
2.8/0.8
|
3.6/0.8
|
5.0/0.8
|
6.2/0.8
|
7.2/0.8
|
9.6/0.8
|
13/0.8
|
15.2/0.8
|
18.4/0.8
|
22.1/0.8
|
25.5/0.8
|
30.4/0.8
|
34.3/0.8
|
|
1.3/1.0
|
2.2/1.0
|
2.4/1.0
|
3.0/1.0
|
4.5/1.0
|
5.8/1.0
|
6.8/1.0
|
8.5/1.0
|
10.9/1.0
|
13.6/1.0
|
16.3/1.0
|
19.7/1.0
|
22.3/1.0
|
27.4/1.0
|
30.2/1.0
|
|
1.2/1.2
|
1.7/1.2
|
2.0/1.2
|
2.6/1.2
|
3.6/1.2
|
4.6/1.2
|
6.0/1.2
|
7.6/1.2
|
9.8/1.2
|
12.3/1.2
|
14.6/1.2
|
17.7/1.2
|
19.7/1.2
|
24.8/1.2
|
27.7/1.2
|
|
Модель охлаждения
|
Охлаждение воздухом
|
Охлаждение воздухом и охлаждение водой
|
|
Температура нагнетания
|
ºC
|
< температуры окружающей среды +15ºC
|
Охлаждение воздухом:< температуры окружающей среды +15ºC-18ºC
охлаждение водой: < 40ºC
|
|
Смазка
|
л
|
18
|
22
|
50
|
75
|
|
Привод
|
ременной
|
|
Уровень шума
|
дБ
|
70±2
|
72±2
|
76±2
|
|
Осн. привод
|
Мощ
ность
|
кВт
|
11
|
15
|
18.5
|
22
|
30
|
37
|
45
|
55
|
75
|
90
|
110
|
132
|
160
|
185
|
220
|
|
Оборо
ты
|
об/
мин
|
2950
|
1480
|
2950
|
1480
|
2950
|
1480
|
|
Способ
|
Y-∆ стартер
|
|
напряжение
|
380V/50Гц
|
|
Габа
риты
|
длина
|
мм
|
1000
|
1100
|
1200
|
1700
|
1880
|
2600
|
3000
|
|
шири
на
|
мм
|
800
|
900
|
1050
|
1240
|
1340
|
1850
|
1850
|
|
высота
|
мм
|
1440
|
1300
|
1450
|
1650
|
1850
|
1700
|
1700
|
|
Вес нетто
|
кг
|
650
|
700
|
730
|
900
|
1180
|
1250
|
2000
|
2300
|
2500
|
3200
|
3500
|
|
Диаметр воздушной трубы на выходе
|
д
ю
й
м
|
1'
|
1'/4"
|
1'/2"
|
2"
|
3"
|
4"
|
|
Диаметр трубы для воды
|
д
ю
й
м
|
-
|
1 1'/2
|
2"
|
|
