STAR-PRO производства компании AUTOBOSS обеспечиваетвыполнение следующих функций:
ФУНКЦИОНАЛЬНОСТЬ Системного Сканера STAR
- считывание /удаление кодов ошибок из блоков управления;
- просмотр в реальноммасштабе времени потока данных как в цифровом так и в графическом виде;
- тесты активацииисполнительных элементов;
- кодирование ЭБУ;
- адаптация;
- сброс сервисныхинтервалов;
- функция «быстрыйтест» (опрос всех систем в автоматическом режиме);
- распечаткарезультатов на встроенном мини принтере
ФУНКЦИОНАЛЬНОСТЬ Мотор тестера STAR

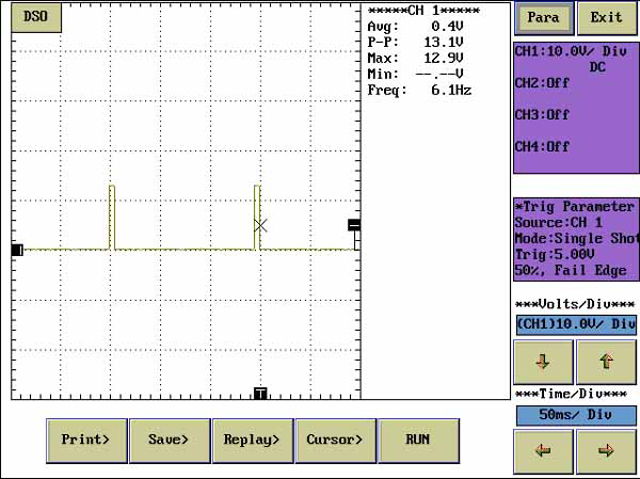

- 4-х канальныйосциллограф;
- 6 в 1: Проверкапервичной и вторичной цепи зажигания, цифровой мульти метр, цифровой осциллограф, Автоматический осциллограф, анализатордвигателя;
- 5 типов тестоввторичной цепи;
- возможноститестировать автомобили с без распределительной системойзажигания;
- возможностьфиксировать, сохранять и просматривать сохраненные осциллограммы;
- отображениеследующих характеристик анализируемой величины (максимум, минимум, среднеезначение, период и частота);
- выбор типасистемы зажигания;
- пусковой тест итест зарядки;
- Возможностьпросматривать осциллограммы вторичного напряжения в виде бар граф;
- Пред установки для тестирования основных датчиков и актуаторов.
|

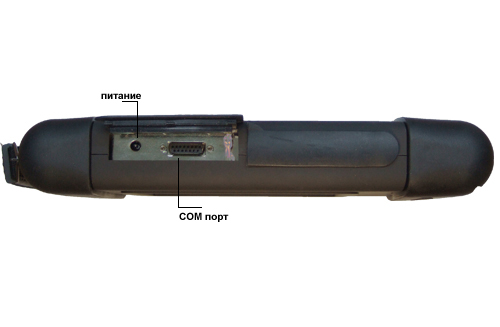

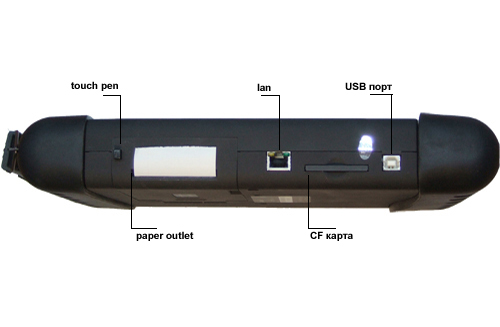

Ударопрочный прорезиненный пластиковый корпус с
удобной ручкой
|

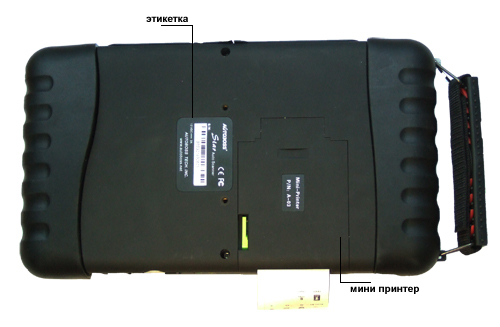

Встроенный минипринтер
|
Перепрограммируемый CF- картридж 256 Мбайт
|
Кейс для транспортировки
|
|
|
|
|
|
s/menu_15.jpg" border="0" alt="" wid
STAR во время работы будет показывать следующее:
|
Большой цветной экран с активным меню на русском
языке
|

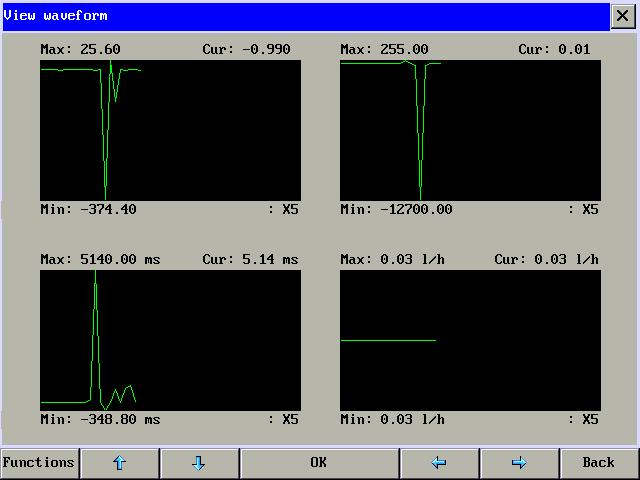

Одновременное отображение до 4-х параметров в
графическом виде
|

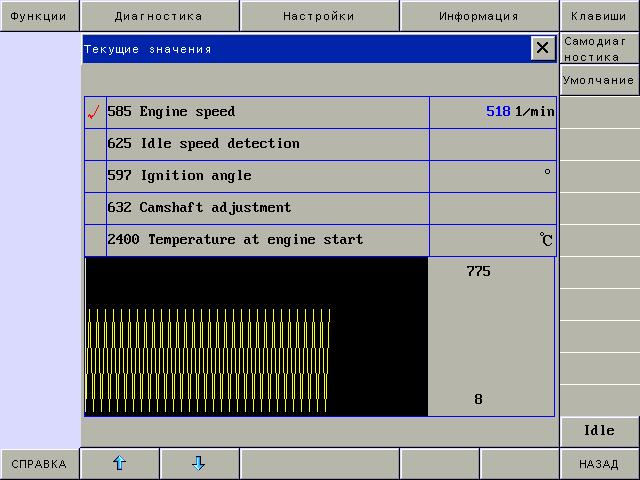

Отображение текущих данных в цифровом и графическом
виде
|
Отображение информации в реальном времени с возможность
записи
|
|
|
|
|
|
|

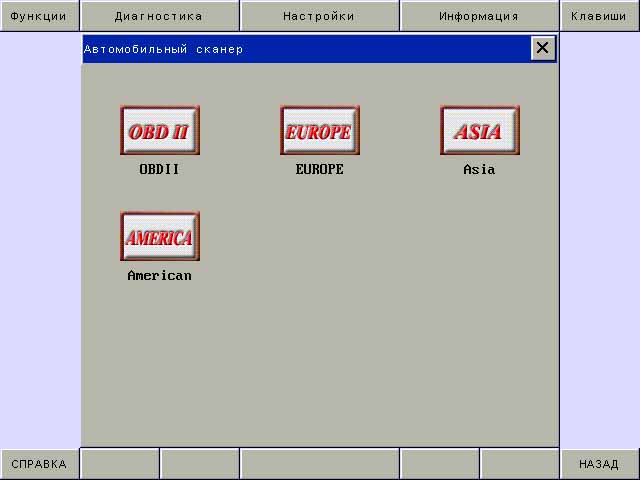

Разделение на группы по регионам
|

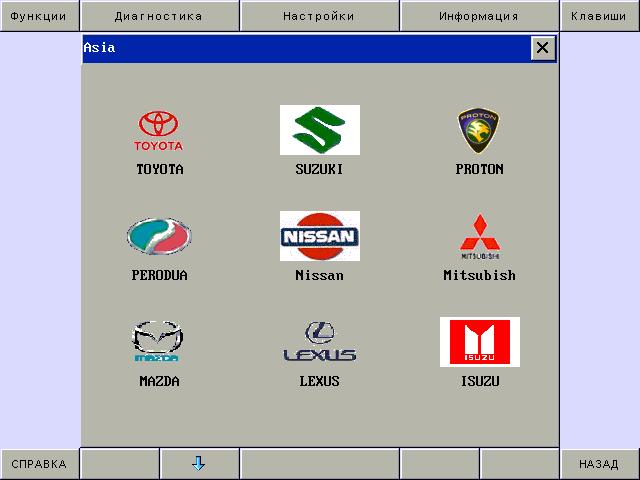

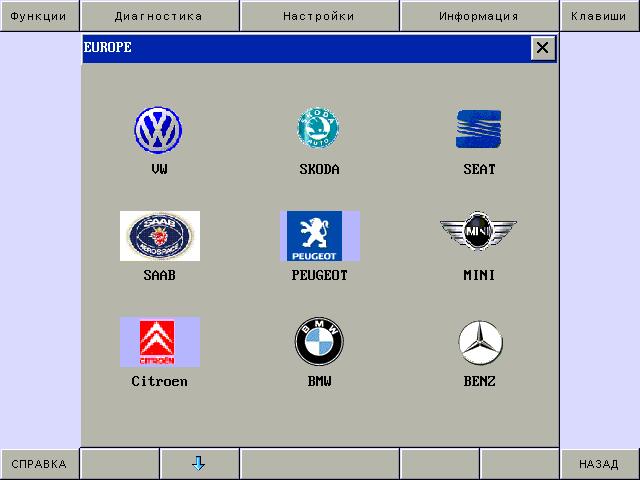

Выбор марки при помощи индивидуальных иконок в каждом
регионе
|
Обширная азиатская группа
|
Тесты активации исполнительных элементов
|
|
|
|
|
|
|
Список кодов неисправностей
|

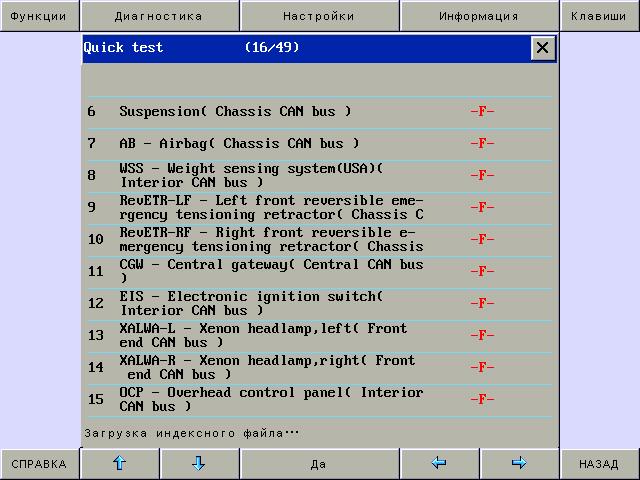

Функция «Быстрый тест» для поиска всех ошибок
|

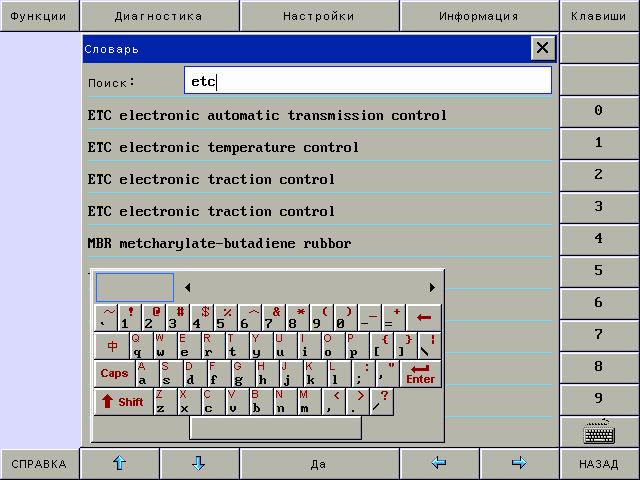

Для ввода текстовой информации используется
виртуальная экранная клавиатура
|

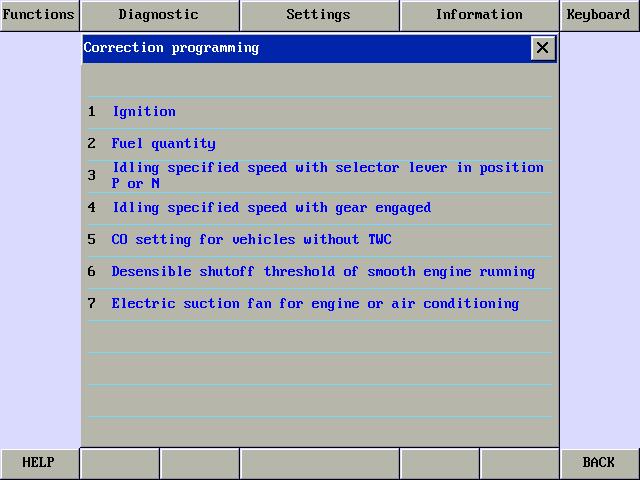

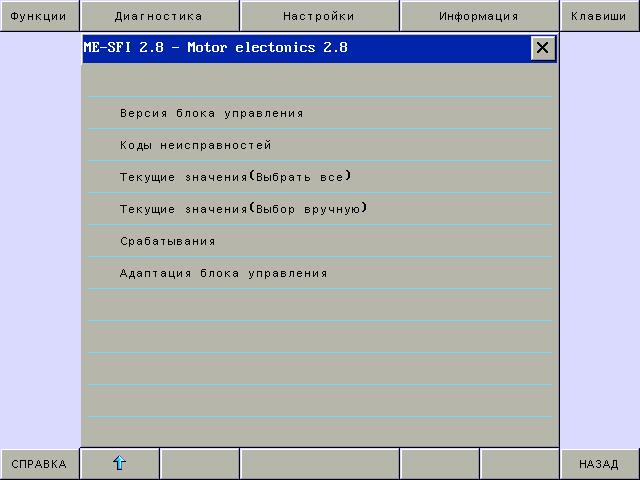

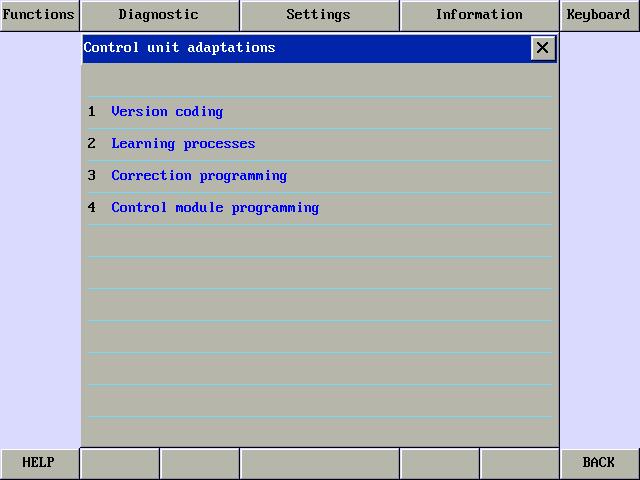

Список функций для работы с блоком управления
|
|
|
|
|
|
|

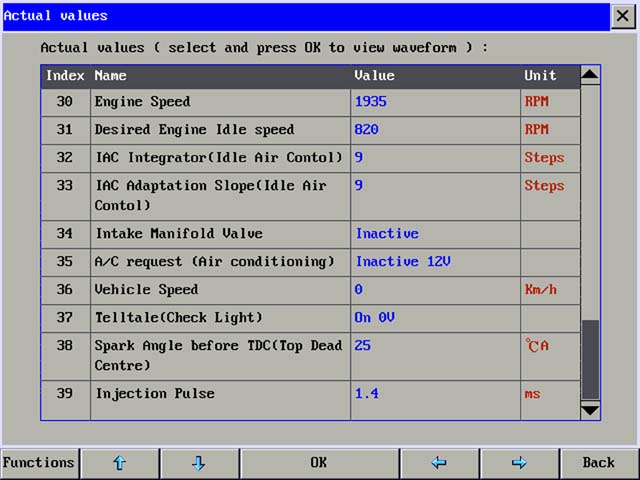

Data stream
|

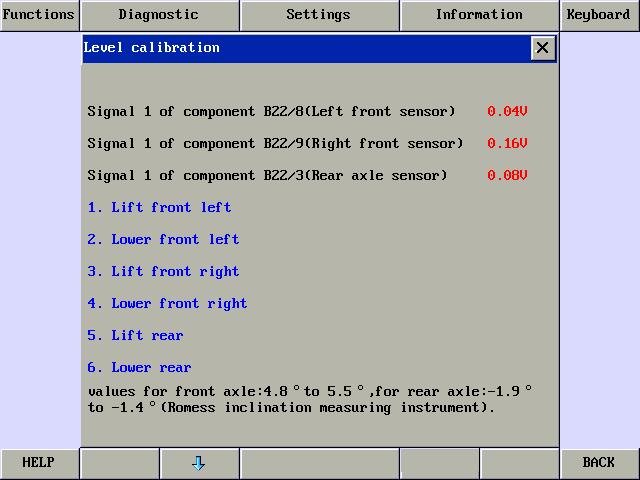

Калибровка пневмоподвески
|
Дилерские функции
|
Дилерские функции
|
|
|
|
|
|
|

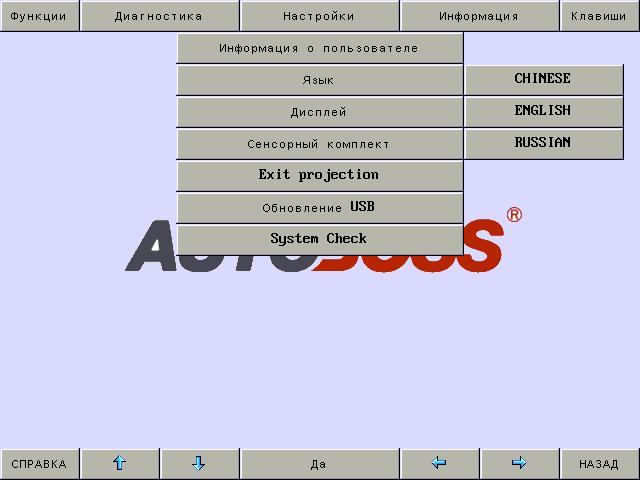

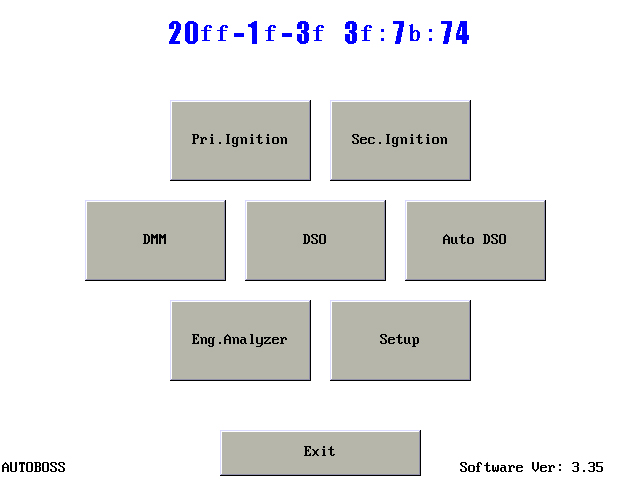

основное меню
|

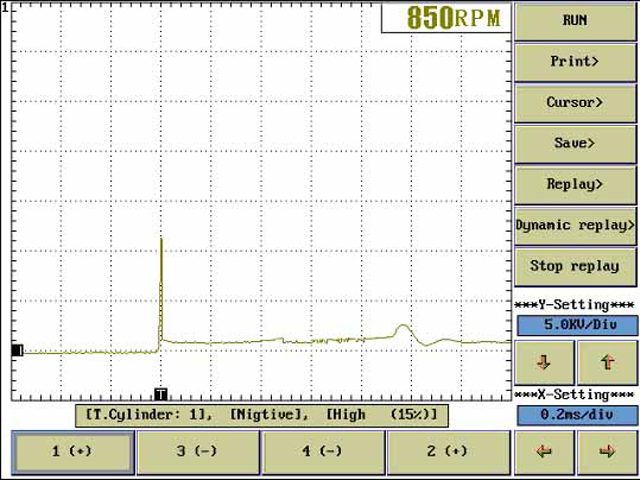

1 цилиндр
|
CAN
|
EVAP
|
|
|
|
|
|
|
IGF
|
MAF
|
TPS
|

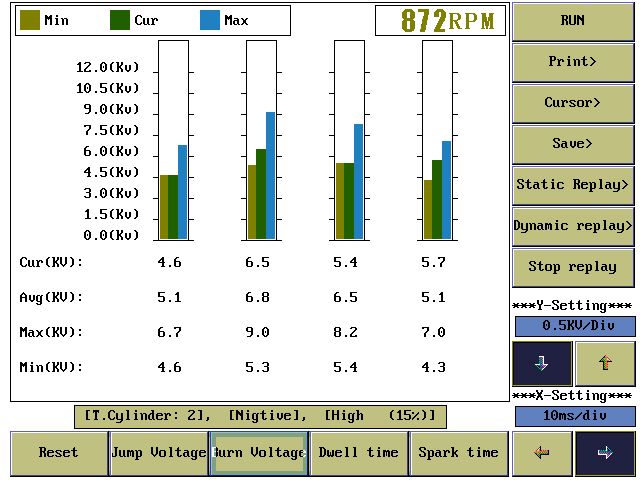

Бар Графы
|
|
|
|
|
|
|

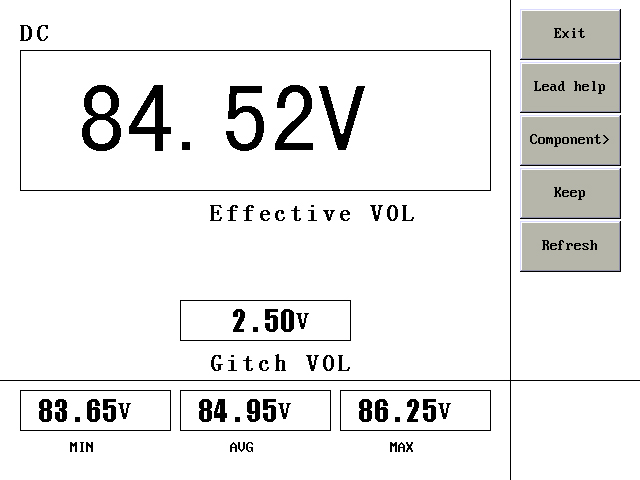

Мульти метр
|

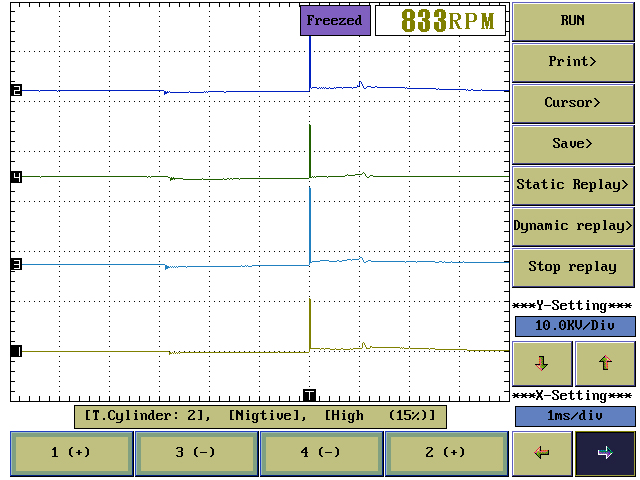

Наложение
|
оссц 2ого напряж 3D
|
оссц 2ого напряж растр
|
|
IGF
|
MAF
|
TPS
|
Бар Графы
|
|
|
|
|
|
|
осциллограмма работы форсунки
|

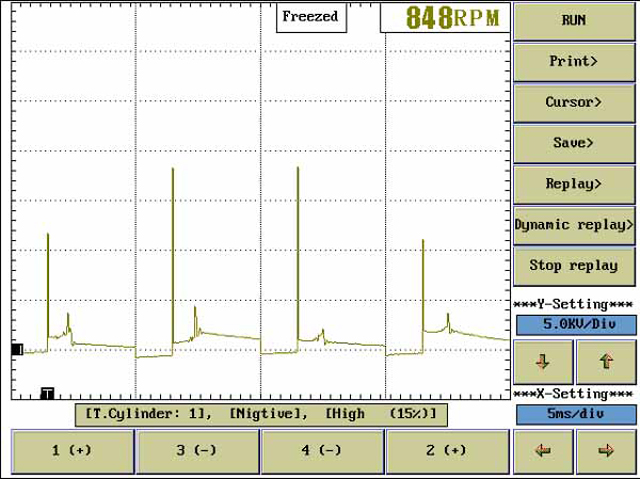

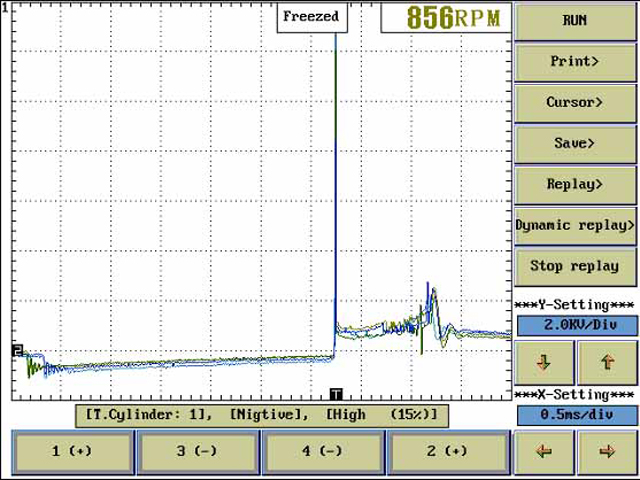

парад
|

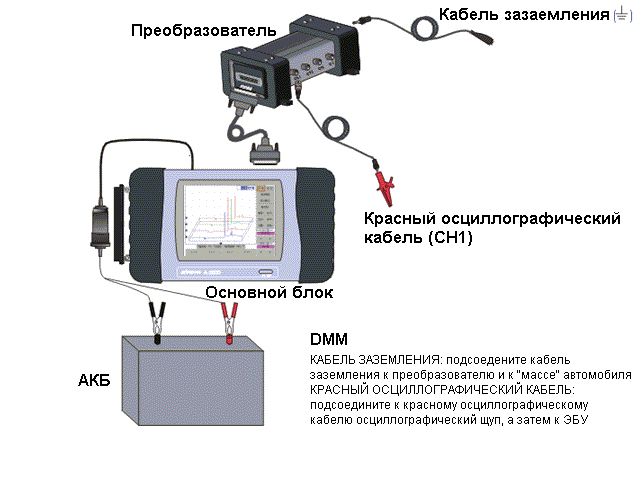

помощь при подключении
|
растр
|
|
IGF
|
MAF
|
TPS
|
Бар Графы
|
|
|
|
|
|
Мультимарочный системный сканер STAR PRO работает со следующими марками автомобилей
ЕВРОПА:MERCEDES, BMW,
MINI, VW, AUDI, VOLVO, SEAT, SKODA, PEUGEOT, CITROEN, OPEL, SAAB (OBD II)
ЯПОНИЯ:TOYOTA, LEXUS, HONDA, ACURA, MITSUBISHI,
NISSAN, INFINITY, MAZDA, SUBARU, SUZUKI (OBD II), ISUZU (OBD II)
КОРЕЯ:HYUNDAI, KIA
МАЛАЙЗИЯ:PERODUA, PROTON
АМЕРИКА:Chrysler (OBD II), FORD, GM
КИТАЙ:CHERY,GREAT WALL, GELLY, CHANA
OBD II:5 протоколов (SAE J1850 VPW (10.4 Kbps), SAE J1850 PWM
(41.6 Kbps), ISO 14230 KWP2000, ISO 9141 - 2, ISO 15765 CAN))
Мотортестер STAR выполняет следующие операции
-
Возможность
ручного или автоматического (в зависимости от типа проверяемой системы) выбора ппараметров изображения;
-
Разрешение по
напряжению: 0,1 - 100 V
-
Разрешение
временной развертки: 10 us - 100 sec
-
4-х канальный
мультиметр (отображение одновременно нескольких параметров сигнала одного или
нескольких каналов);
-
Измерение
напряжения, частоты, оборотов, положительной и отрицательной нагрузки,
положительной и отрицательной пульсации, сопротивления, температуры, давления,
силы тока (при наличии опциональных датчиков);
-
Отображение
максимального, минимального и текущего значений;
-
Вольтаж: ±500V
max;
-
Измерение
скважности сигналов - 0-99,9%;
-
Возможность
гибкой настройки триггера;
-

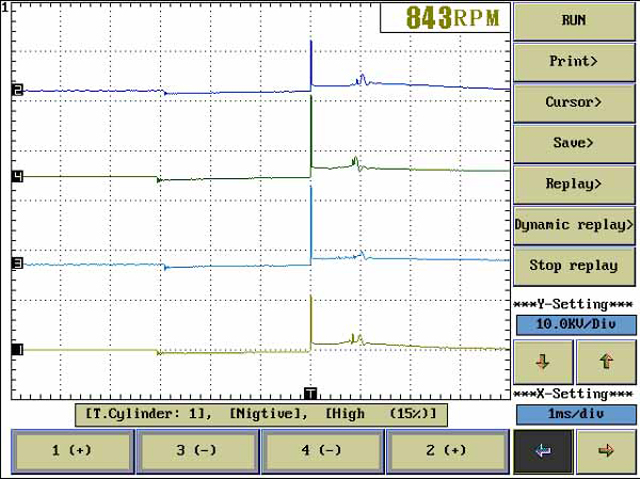

Осциллограф
зажигания;
-
Максимальное
напряжение - 100 kV;
-
Низкий ток: 50 mA
~ 100 A;
-
Высокий ток: 1 A ~ 600 A;
-
Возможность
сохранения в энергонезависимой памяти прибора осциллограмм в каждом режиме;
-
Возможность
фиксирования изображения на выбранном моменте, приближение, удаление, запись,
обработка, использование измерительных меток;
-
Возможность
формирования пользовательской библиотеки измерений.
Измеряемые параметры:
|
Тип
|
Параметр
|
|
Датчики
|
Oxygen sensor
MAP (Analog)
MAP (Digital)
TPS
EGR valve position (EVP)
Vehicle speed sensor (Analog)
Vehicle speed sensor (Digital)
ECT
MAF (Analog)
MAF (Digital) Low frequency
MAF (Digital) high frequency
Wheel speed (WSS)
Knock sensor
IAT
CKP sensor (Hall)
CKP sensor (Magnetic)
CMP sensor (Hall)
CMP sensor (Magnetic)
BARO (Analog)
BARO (Digital)
CAN BUS
|
|
Активаторы
|
EGR
Idle air control(IAC)
Idle speed control (ISC)
Air bypass(TAB)
Shift solenoid valve
Air diverter (TAD)
Canister purge (CANP)
Increase to press
ABS solenoid valve
Mix with adjustment control
Hydraulic pneumatic control in gearbox valve
Gearbox lock computer valve
|
|
Форсунки
|
Negative control ( Common)
Peak's hold
|
|
Система зажигания
|
Primary
Secondary
Sync probe
Secondary/Sync
Primary/Sync
|
|
Распределитель
|
Hall effect P/U
Magnetic P/U
Spark timing
Optical P/U
|
|
Электричество
|
Charger
Battery voltage
Ground
Alternator ripple
|
|
Current waveforms
|
Fuel pump
Primary ignition
Low current probe
High current probe
|
|
Вакуум
|
AC vacuum
DC vacuum
AC/DC vacuum/Sync
AC vacuum/Sync
|
|
Давление
|
Pressure
Pressure/Sync
|
